產品介紹：平凹透鏡是將平行光向外發散。平凹靜的焦距為負，球差也為負，可用于校正其他透鏡的相差、球差、慧差、畸變。與平凸鏡類似，曲面一側一般對向遠的物面或無窮遠。
產品介紹：

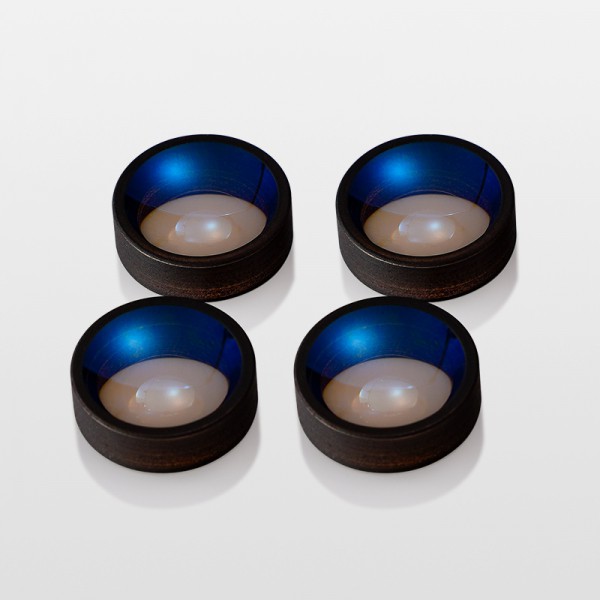

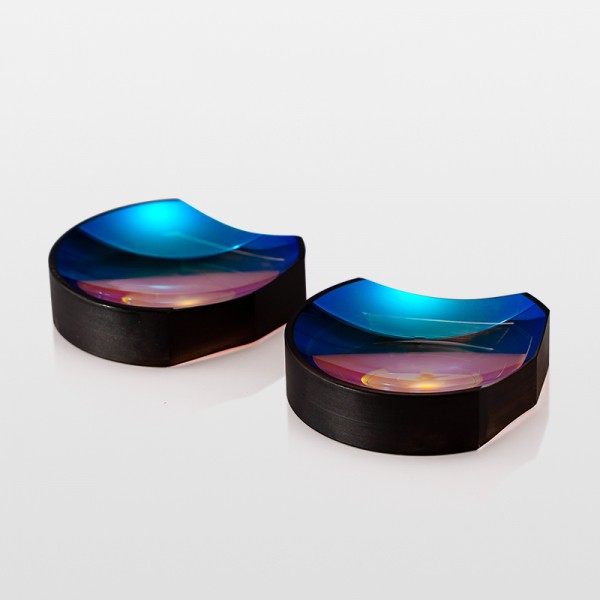

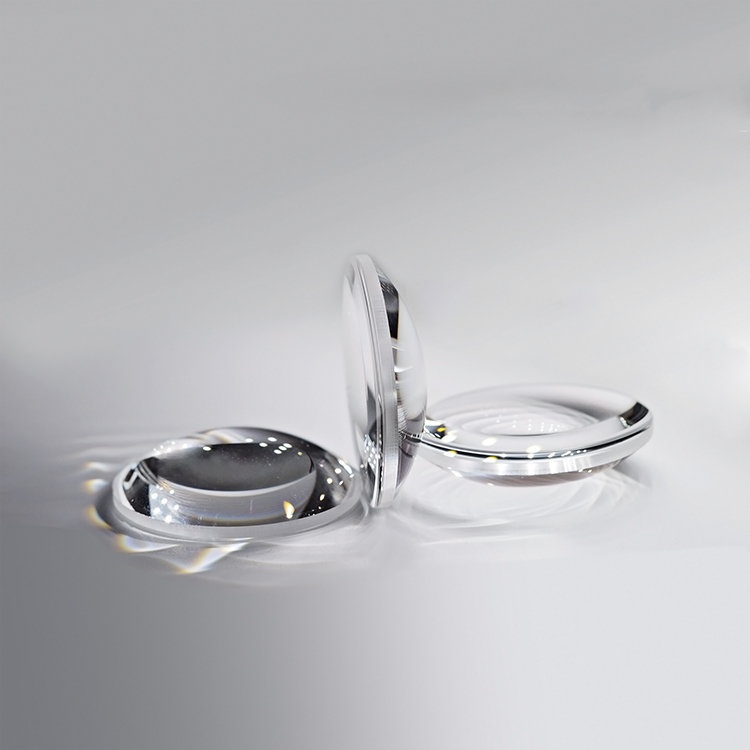

平凹透鏡（Plano Concave Lenses）將一束平行光轉化成發散的光線，發散的光線反向聚焦于平凹透鏡的虛焦點處，焦距為負，其中一面為平面，另一面為凹面。平凹透鏡可從虛焦點處發散一束準直光束，通常用在伽利略型擴束器中。使用時，凹面面向入射光方向，將平面的那一面朝向要處理的焦平面。平凹透鏡具有負焦距和負的球差，可以用來抵消系統中其他透鏡的像差。
常規型號（參考數據）? ：
| 直徑 | 聚焦 | 后聚焦 | 中心厚度 | 邊緣厚度 | 曲率半徑 |
| 9.0 | -27.0 | -28.3 | 2.0 | 2.7 | -13.9 |
| 12.7 | -25.0 | -27.0 | 3.0 | 4.7 | -12.9 |
| 12.7 | -30.0 | -32.0 | 3.0 | 4.4 | -15.4 |
| 12.7 | -50.0 | -52.3 | 3.5 | 4.3 | -25.7 |
| 25.0 | -75.0 | -77.3 | 3.5 | 5.6 | -38.6 |
| 25.4 | -50.0 | -52.3 | 3.5 | 6.9 | -25.7 |
| 25.4 | -75.0 | -77.3 | 3.5 | 5.6 | -38.6 |
| 25.4 | -100.0 | -102.6 | 4.0 | 5.6 | -51.5 |
| 50.8 | -100.0 | -102.6 | 4.0 | 10.7 | -51.5 |
| 25.0 | -150.0 | -125.6 | 4.0 | 8.3 | -77.2 |
產品指標：
?焦距 :?±1%
?厚度公差：±0.02mm
?尺寸公差：±0.02mm
?面? ?型：λ/10
?表面質量：40/20 or better
?偏? ?心：＜3arcmin
產品應用領域? ：
廣泛應用于負透鏡、 成像透鏡、 擴束透鏡、 縮束透鏡、 光束準直透鏡、 發散準直光束、準直發散光束，應用領域：望遠鏡、近視鏡、照相機鏡頭、顯微鏡、放大鏡、光接收器和聚光鏡等。
平凹透鏡是由一個平面和一個凹球面加工而成。它們形成負焦距。平凹透鏡在系統中經常用于光線擴束或增加焦距長度。
平凹透鏡具有負焦距，能發散準直光束。在這種情況中，應將透鏡的曲面朝向光源，以小化球差。另外，它們能夠補償光學系統中其他透鏡帶來的球差。
激埃特光電生產的平凹透鏡通常是用K9玻璃制成，它們的增透鍍膜是針對400~700納米、650-1100納米、1050-1700納米的波長范圍。
也有采用紫外熔石英為基材加工，當采用紫外石英為基材時，在紫外區域有很好的透過率和較低的熱膨脹系數，可鍍紫外AR膜配合特殊情況下使用。
鞍山市激埃特光電有限公司，能夠加工多種規格、半徑、基底材料不同的平凹透鏡（平凹球面透鏡）
材料：光學玻璃、 H-K9L(N-BK7)紫外熔石英(JGS1，康寧7980)、紅外熔石英(JGS3，康寧7978)以及氟化鈣(CaF2)、氟化鎂(MgF2)、氟化鋇(BaF2)、硒化鋅(ZnSe)、鍺(Ge)、硅(Si)等晶體材料
曲率半徑： ±1mm — ±50000mm±1%
外圓：1mm — 600mm±0.1mm
中心厚度公差： ±0.1mm（我們可加工到±0.01mm）
中心偏差： 3 -5 分 （我們可加工到30秒）
表面精度： λ/4（我們可加工到1/10λ）
表面質量： 40/20（我們可加工到10-5）
有效口徑： 90%
鍍 膜： 按客戶需求可進行鍍膜
另外，我們有K9、石英、氟化鈣等材料的平凹透鏡上千種現貨庫存，價格優惠，質量?jī)?yōu)良可以滿足您少量訂購的需求。
