紅外非球面透鏡點車工藝

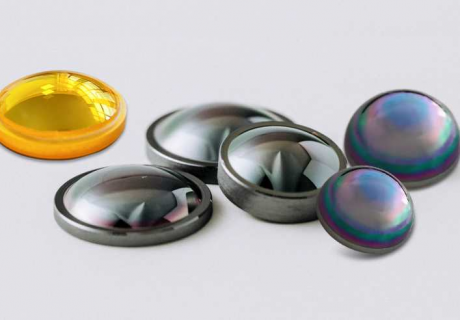

非球面玻璃透鏡因具有良好的光學性能和成像質量、消除了球面相差、增加了透光性、減少了光學系統的體積和重量,被廣泛應用于光學、光電和光機械系統。在許多復雜的光學系統中，使用非球面透鏡可以減少透鏡數量，實現設備的輕便化，同時保持甚至提升圖像質量。然而，非球面透鏡的制造過程相對復雜，激埃特光電根據產品屬性分為兩種加工方式:單點金剛石車床加工和非球面模壓加工。
激埃特目前采用超精密單點金剛石車床DJC-100C,加工元件表面粗糙度可達納米級，口徑最大可達 到200mm,是將一片一片的玻璃逐片進行研磨加工而成的鏡片。并且這種加工方式可以應對多種鏡片樣式，大口徑鏡片或曲率與球面相差很大的非球面鏡片都能制造。一般此類鏡片會運用在需要很高畫質的專業級鏡頭中。
加工過程:用含鉆石的研磨石切割出精度200納米的非球面形狀鏡片。之后將逐一對非曲面形狀的鏡片進行精密測量。根據測量結果,比對鏡片的設計數據,自動生成研磨程序,以誤差5納米的精度不斷重復測量及研的工序。
