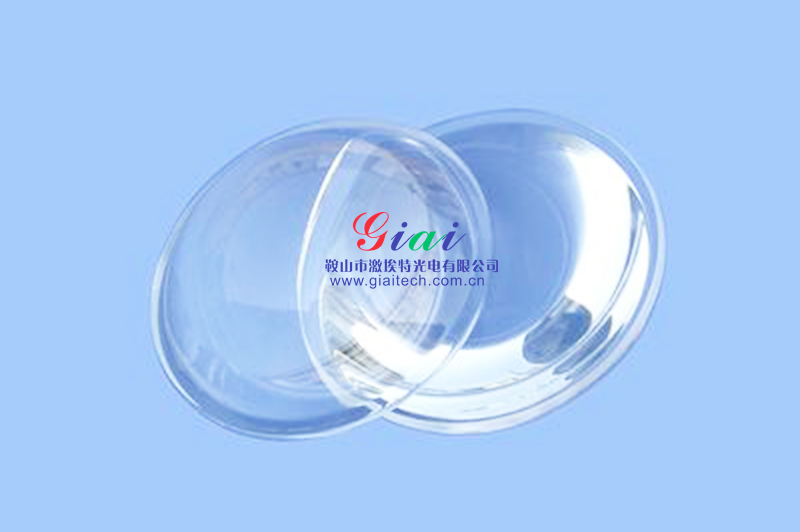

光學系統中最常用的球面透鏡是指透鏡表面是回轉對稱的球面表面，即從透鏡的中心到邊緣具有恒定的曲率。而非球面透鏡則是透鏡表面為回轉對稱的不是球面的表面，即符合特定表達式的回轉對稱的且表面是光滑連續的表面。 光學系統中采用的非球面有三大類：第一類是軸對稱非球面，如回轉圓錐曲面、回轉高次曲面；第二類是具有兩個對稱面的非球面，如柱面、復曲面；第三類是沒有對稱性的自由曲面。
在光學領域，非球面透鏡是一種重要的光學元件，其獨特的設計和性能使其在眾多光學系統中發揮著關鍵作用。
一、非球面透鏡的原理與特點
非球面透鏡的表面形狀并非傳統的球面，而是采用了更為復雜的非球面曲線。這種設計能夠有效校正像差，特別是球差。與球面透鏡相比，非球面透鏡具有顯著優勢。例如，在成像系統中，球面透鏡容易導致光線聚焦不準確，使得成像邊緣模糊不清，而非球面透鏡可以將光線更精準地聚焦在一點，從而提高成像的清晰度和分辨率。在相同的光學性能要求下，非球面透鏡還能夠減少鏡片的數量和重量。以相機鏡頭為例，如果使用傳統球面透鏡組合來達到特定的成像效果，可能需要多片鏡片，而非球面透鏡可能僅需較少的鏡片就能實現，這不僅簡化了鏡頭結構，還降低了生產成本和鏡頭整體重量，對于一些對便攜性要求較高的設備如手機攝像頭等意義重大。
?
二、非球面透鏡的制造工藝
非球面透鏡的制造工藝相對復雜。常見的制造方法包括精密研磨和拋光、注塑成型以及金剛石車削等。精密研磨和拋光是較為傳統的方法，通過使用特殊的磨具和拋光材料，逐步將透鏡材料加工成所需的非球面形狀。這種方法能夠實現很高的精度，但生產效率相對較低，成本較高，常用于對精度要求極高的高端光學儀器領域，如天文望遠鏡中的非球面透鏡制造。注塑成型則適用于大規模生產塑料非球面透鏡，通過將熔融的塑料注入具有非球面形狀的模具中，冷卻成型。這種方法生產效率高、成本低，但模具開發成本較高，且對于材料的選擇有一定限制，常用于消費類電子產品中的攝像頭透鏡制造，如手機、平板電腦等。金剛石車削是利用金剛石刀具在高精度車床上對光學材料進行切削加工，能夠快速制造出非球面透鏡，并且精度較高，常用于中小批量生產以及一些特殊材料的非球面透鏡加工，如紅外光學材料制成的非球面透鏡。
三、非球面透鏡的應用領域
在攝影領域，非球面透鏡廣泛應用于相機鏡頭中。無論是專業單反相機還是普通數碼相機，非球面透鏡的使用都能夠顯著提升拍攝畫質，使照片更加清晰銳利，色彩還原更加準確。在投影系統中，非球面透鏡可用于校正投影圖像的畸變，確保在大屏幕上呈現出均勻、清晰的圖像。例如在電影院的投影儀以及會議室的投影設備中都有應用。在光學儀器方面，如顯微鏡、望遠鏡等，非球面透鏡有助于提高成像質量，讓使用者能夠觀察到更細微的結構或更遙遠的天體。在激光加工領域，非球面透鏡可用于聚焦激光束，提高激光加工的精度和效率，如激光切割、激光焊接等工藝中對激光光束的精確控制。在照明系統中，非球面透鏡可以優化光線分布，使照明更加均勻、高效，例如汽車大燈中的透鏡設計，采用非球面透鏡能夠提高夜間行車的安全性。
四、非球面透鏡的選擇要點
?。ㄒ唬┕鈱W性能指標
焦距與曲率半徑
焦距決定了透鏡對光線的聚焦能力，不同的應用場景需要不同焦距的非球面透鏡。例如在長焦相機鏡頭中，需要較長焦距的非球面透鏡來實現遠距離拍攝的清晰成像；而在微距攝影中，則需要較短焦距的透鏡。曲率半徑則與透鏡的彎曲程度相關，它會影響光線在透鏡表面的折射情況，進而影響成像質量。在選擇時，要根據具體的光學系統設計要求，精確確定所需的焦距和曲率半徑范圍。
像差校正能力
像差校正能力是評估非球面透鏡質量的關鍵指標。除了球差外，還有色差、彗差等像差需要考慮。優質的非球面透鏡應能夠在設計的光譜范圍內有效地校正多種像差，以確保成像的準確性和清晰度。例如在彩色攝影中，色差的校正尤為重要，否則會導致圖像邊緣出現彩色條紋?？梢酝ㄟ^查看透鏡的光學設計報告或相關測試數據，了解其像差校正水平。
（二）材料特性
折射率與色散系數
材料的折射率決定了光線在透鏡中的傳播速度和折射角度，不同的折射率適用于不同的光學設計。例如，高折射率材料可使透鏡更薄，在一些對體積要求嚴格的光學系統中具有優勢。色散系數則反映了材料對不同波長光線的折射差異，即色差大小。低色散系數的材料能夠減少色差，對于需要精確成像的光學系統如顯微鏡、望遠鏡等非常重要。在選擇非球面透鏡材料時，需要綜合考慮折射率和色散系數，根據具體應用需求找到平衡。
物理化學穩定性
透鏡材料應具備良好的物理化學穩定性，能夠在不同的環境條件下長期使用而不發生變質或性能下降。例如，在戶外使用的光學設備，如望遠鏡、監控攝像頭等，其透鏡需要能夠耐受紫外線照射、溫度變化、濕度變化等環境因素。玻璃材料通常具有較好的物理化學穩定性，但一些特殊的塑料材料在經過特殊處理后也能滿足一定的穩定性要求，在選擇時要根據使用環境進行評估。
（三）尺寸與公差
透鏡尺寸精度
透鏡的尺寸精度直接影響其在光學系統中的安裝和配合。如果尺寸精度不高，可能導致透鏡在鏡筒中安裝不牢固或出現偏心等問題，從而影響成像質量。在選擇時，要根據光學系統的機械設計要求，確定合適的透鏡尺寸公差范圍，一般來說，高精度光學系統要求透鏡的尺寸公差在幾微米到幾十微米之間。
表面質量與光潔度
透鏡的表面質量和光潔度會影響光線的散射和反射，進而影響成像的對比度和清晰度。表面不應有劃痕、麻點等缺陷，光潔度要達到一定的標準。例如，在高端光學儀器中，要求透鏡表面的光潔度達到納米級，以減少光線的散射損失。可以通過顯微鏡觀察或使用光學干涉儀等設備檢測透鏡的表面質量和光潔度。
（四）成本與供應
價格因素
非球面透鏡的價格因材料、制造工藝、精度要求等因素而異。一般來說，采用高精度制造工藝、特殊材料或大尺寸的非球面透鏡價格較高。在選擇時，要在滿足光學性能和質量要求的前提下，考慮成本因素，尋找性價比高的產品。例如，對于大規模生產的消費類電子產品，可以通過優化設計和選擇合適的制造工藝來降低透鏡的成本，而對于高端科研儀器，則可能更注重性能而相對弱化成本因素。
供貨周期與供應商信譽
確定所需的非球面透鏡后，要考慮供應商的供貨周期是否滿足項目需求。一些特殊規格或高精度的非球面透鏡可能供貨周期較長，如果項目時間緊迫，可能需要尋找有庫存或生產周期較短的供應商。同時，要考察供應商的信譽，選擇有良好口碑、能夠提供質量穩定產品和可靠售后服務的供應商?？梢酝ㄟ^查看供應商的客戶評價、行業口碑以及與供應商進行溝通交流等方式來評估其信譽。
非球面透鏡以其獨特的優勢在眾多光學領域有著廣泛應用，在選擇非球面透鏡時，需要綜合考慮光學性能指標、材料特性、尺寸與公差以及成本與供應等多方面因素，根據具體的應用場景和需求，選擇最適合的非球面透鏡產品，以構建出高性能的光學系統。
